Que ce soit pour un volet, une ventilation ou un panneau ajustable, concevoir un mécanisme de lame orientable paraît simple… jusqu’aux premiers blocages : jeu excessif, rotation irrégulière, frottements ou manque de verrouillage. Quels éléments choisir pour obtenir une orientation précise et durable, sans complexifier l’ensemble ? Cet article vous guide pas à pas sur les principes, pièces clés et erreurs à éviter pour réussir.
Choisir le type de mécanisme pour lame orientable
Comprendre le fonctionnement d’une lame orientable

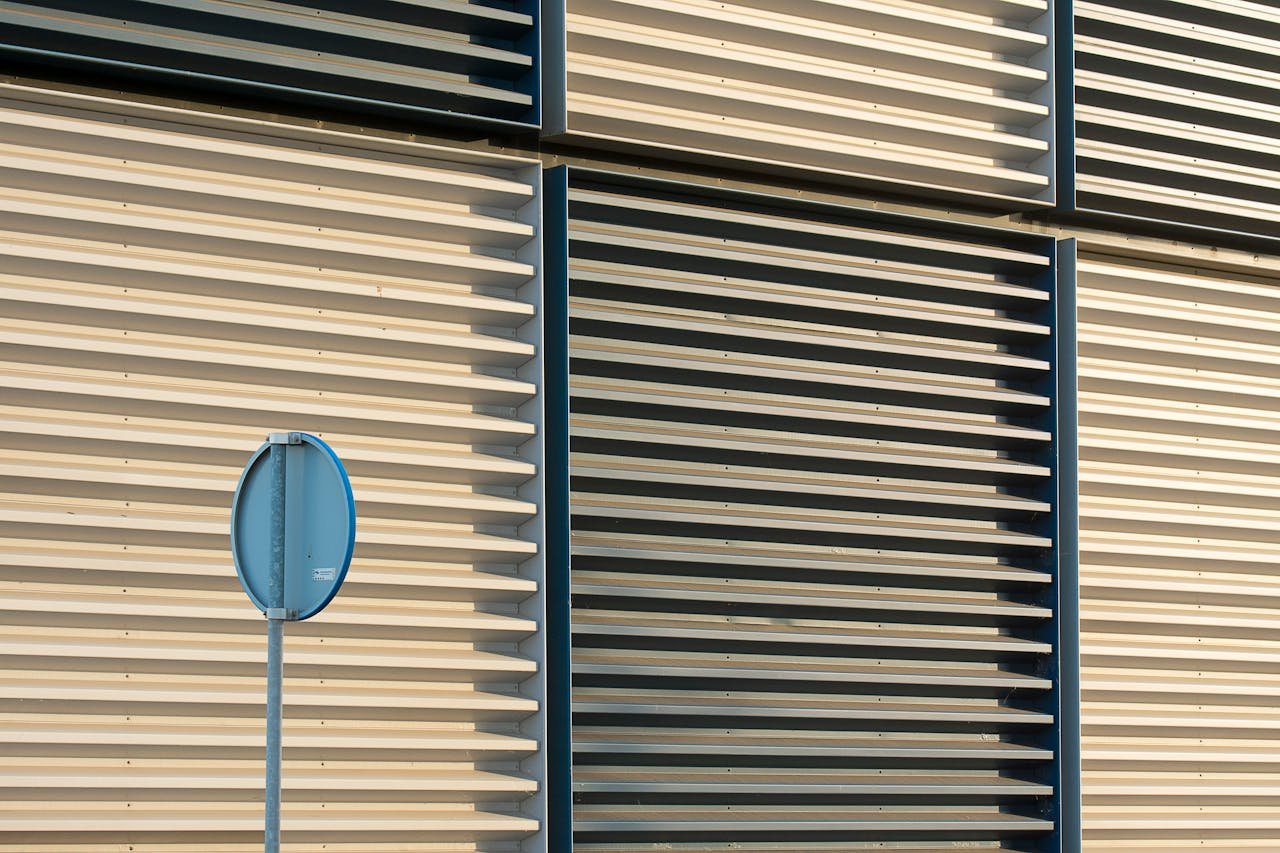

Une lame orientable permet de régler l’angle d’ouverture afin de contrôler la lumière, la ventilation ou la protection contre la pluie. Ce principe est utilisé sur les pergolas bioclimatiques, volets techniques, brise-soleil ou systèmes d’aération. Le mécanisme choisi doit transmettre un mouvement régulier à une ou plusieurs lames sans forcer sur la structure.
Avant de fabriquer le système, il faut déterminer le poids des lames, leur longueur et la fréquence d’utilisation. Une petite installation manuelle n’aura pas les mêmes besoins qu’un ensemble extérieur soumis au vent. Le bon choix dépend donc autant de la mécanique que des contraintes d’usage.
Les principaux types de mécanismes disponibles
Le système le plus simple repose sur une tringlerie reliant plusieurs axes de rotation. Une manivelle, une poignée ou un levier actionne l’ensemble pour ouvrir ou fermer les lames simultanément. Cette solution reste appréciée pour sa fiabilité, son coût réduit et sa facilité de fabrication artisanale.
Autre option : le mécanisme à vis sans fin, crémaillère ou engrenages. Il offre un réglage plus précis et un mouvement progressif, particulièrement utile pour des lames lourdes. Enfin, la motorisation électrique avec vérin ou moteur tubulaire convient aux installations plus confortables ou de grande dimension, mais demande plus de technique.
Comment choisir selon votre projet
Pour une fabrication maison, un mécanisme manuel reste souvent le meilleur compromis. Il nécessite moins de composants, peu d’entretien et peut être réparé facilement. Une tige filetée, des biellettes et des axes bien alignés suffisent parfois à créer un système efficace pour quelques lames.
Si la structure est grande, exposée au vent ou utilisée quotidiennement, un mécanisme renforcé ou motorisé sera plus adapté. Il faut aussi prévoir la résistance à l’humidité, la corrosion et les jeux mécaniques avec le temps. Choisir un système simple, robuste et proportionné aux charges garantit une meilleure durabilité.
Matériaux et outils pour fabriquer le mécanisme
Les matériaux à privilégier pour une structure durable
Pour concevoir un mécanisme fiable de lame orientable, le choix des matériaux est essentiel. L’acier galvanisé offre une excellente solidité pour les axes, supports et pièces soumises à l’effort. L’aluminium, plus léger et résistant à la corrosion, convient parfaitement pour les biellettes ou éléments mobiles en extérieur. L’inox reste une solution haut de gamme pour les environnements humides.
Les pièces en nylon, téflon ou PVC technique peuvent aussi être utiles pour limiter les frottements sur certaines articulations. Pour une installation exposée à la pluie, il est conseillé de privilégier des matériaux résistants à l’oxydation. Une bonne combinaison entre robustesse et légèreté améliore la durée de vie du système.
Les éléments mécaniques indispensables
Un système orientable nécessite plusieurs composants précis : axes de rotation, charnières, biellettes, visserie et points de fixation. Les tiges filetées sont souvent utilisées pour transmettre le mouvement de manière simple et réglable. Des roulements ou bagues peuvent être ajoutés pour fluidifier la rotation et réduire l’usure.
Il faut également prévoir des écrous freinés, rondelles et entretoises pour maintenir un alignement correct. Sur un ensemble à plusieurs lames, une barre de liaison permet d’actionner tous les éléments simultanément. Plus les assemblages sont précis, plus le mouvement sera régulier et silencieux.
Les outils utiles pour la fabrication
Pour réaliser ce type de mécanisme, quelques outils sont indispensables : perceuse, forets métal, scie à métaux ou meuleuse, clés plates, tournevis et mètre de précision. Une équerre et un niveau sont fortement recommandés pour garantir l’alignement des axes et des fixations.
Si vous travaillez l’acier ou l’aluminium, une perceuse à colonne ou un poste à souder peut être un vrai avantage selon le projet. Il est aussi utile d’avoir du lubrifiant mécanique et du papier abrasif pour les finitions. Des outils adaptés permettent de gagner en précision et d’éviter les jeux qui nuisent au bon fonctionnement des lames orientables.
Comprendre le principe d’orientation et verrouillage
Comment fonctionne l’orientation des lames
Le principe d’une lame orientable repose sur la rotation d’un axe fixé à chaque extrémité ou sur un point central selon la conception. Lorsque l’axe tourne, la lame change d’angle pour laisser passer l’air, filtrer la lumière ou fermer complètement l’ouverture. Ce mouvement peut être commandé manuellement par levier, manivelle ou automatiquement par moteur.
Sur un ensemble de plusieurs lames, celles-ci sont souvent reliées par des biellettes ou une barre de liaison. Une seule action permet alors d’orienter toutes les lames simultanément. L’alignement précis des axes reste indispensable pour obtenir un mouvement fluide et homogène.
Le rôle du système de verrouillage
Le verrouillage sert à maintenir les lames dans la position choisie malgré le vent, les vibrations ou les manipulations répétées. Sans ce dispositif, les lames risquent de bouger seules ou de se refermer partiellement avec le temps. Il améliore donc à la fois la sécurité et le confort d’utilisation.
Plusieurs solutions existent : crans mécaniques, vis de serrage, frein de rotation, goupille ou système autobloquant à vis sans fin. Le choix dépend du poids des lames et de la fréquence d’utilisation. Un bon verrouillage doit être simple à actionner tout en restant fiable sur la durée.
Associer fluidité et maintien efficace
Un bon mécanisme doit trouver l’équilibre entre mobilité et maintien. Si le système est trop libre, les lames bougent facilement mais tiennent mal en position. À l’inverse, un serrage excessif rend la manipulation difficile et use prématurément les pièces mobiles.
Pour obtenir un résultat durable, il faut ajuster les jeux mécaniques, lubrifier les articulations et choisir des matériaux adaptés. Tester plusieurs angles d’ouverture permet aussi de vérifier la résistance du système. Une orientation souple associée à un verrouillage stable garantit un usage pratique et fiable des lames orientables.
Fabriquer l’axe, les supports et la tringlerie
Réaliser un axe de rotation solide et précis
L’axe est la pièce centrale du mécanisme, car il permet à chaque lame de pivoter correctement. Il peut être fabriqué à partir d’une tige en acier galvanisé, inox ou aluminium renforcé selon la charge à supporter. Le diamètre doit être suffisant pour éviter toute flexion, surtout sur des lames longues ou exposées au vent.
Chaque extrémité doit être parfaitement droite et alignée pour garantir une rotation fluide. Un léger ponçage ou ébavurage améliore le montage dans les supports. Si nécessaire, des bagues ou rondelles peuvent être ajoutées pour limiter les frottements et réduire l’usure du mécanisme.
Concevoir des supports stables et bien alignés
Les supports servent à maintenir les axes en place tout en laissant la rotation libre. Ils peuvent être réalisés avec des cornières métalliques, platines percées ou blocs usinés fixés sur le cadre principal. L’important est d’obtenir le même niveau et le même entraxe sur chaque lame pour éviter les points durs.
Un mauvais alignement entraîne rapidement du jeu, des blocages ou une usure prématurée. Il est donc conseillé d’utiliser une équerre, un niveau et un gabarit de perçage. En extérieur, choisir des fixations inoxydables améliore nettement la durabilité de l’ensemble.
Monter une tringlerie efficace pour synchroniser les lames
La tringlerie permet d’orienter toutes les lames en même temps grâce à une liaison mécanique. Elle peut être composée d’une barre plate, d’une tige rigide ou de biellettes reliées à chaque axe. Lorsque la commande principale bouge, l’ensemble des lames suit le même mouvement.
Pour un fonctionnement régulier, les points de fixation doivent être identiques sur chaque axe. Il faut également laisser un léger jeu fonctionnel sans excès. Une fois montée, la tringlerie doit être testée sur toute l’amplitude d’ouverture afin de vérifier la synchronisation, la fluidité et le bon maintien des lames orientables.
Assembler et ajuster la rotation des lames
Monter les lames avec un alignement parfait
L’assemblage des lames orientables commence par la mise en place des axes dans leurs supports. Chaque lame doit être positionnée à la même hauteur, avec un espacement régulier entre les éléments. Un mauvais alignement dès cette étape provoque souvent des frottements, des blocages ou une ouverture irrégulière.
Il est conseillé d’utiliser un niveau, une règle droite et des cales temporaires pour maintenir chaque pièce pendant le montage. Vérifier l’axe de rotation avant serrage définitif permet de corriger rapidement les écarts. Plus la pose est précise, plus le mouvement final sera fluide.
Régler la rotation pour un mouvement souple
Une fois les lames installées, il faut contrôler la rotation une par une avant de relier l’ensemble à la tringlerie. Chaque élément doit pivoter librement sans jeu excessif ni point dur. Si une lame force, il faut vérifier le perçage, l’alignement des supports ou la présence de bavures sur l’axe.
L’ajout de rondelles, bagues nylon ou lubrifiant mécanique peut améliorer nettement la souplesse. Le serrage des fixations doit rester équilibré : trop serré, la lame bloque ; trop lâche, elle prend du jeu. Ce réglage progressif est essentiel pour obtenir un fonctionnement durable.
Synchroniser toutes les lames ensemble
Lorsque chaque lame tourne correctement, la tringlerie peut être raccordée pour synchroniser l’ensemble. Actionnez la commande lentement afin d’observer si toutes les lames suivent le même angle au même moment. Si l’une d’elles se décale, il faut reprendre la longueur d’une biellette ou repositionner un point de fixation.
Des essais sur ouverture complète, position intermédiaire et fermeture totale permettent d’affiner les réglages. Une fois le système équilibré, resserrez les fixations et testez plusieurs cycles successifs. Un bon assemblage garantit une manœuvre régulière, silencieuse et fiable au quotidien.
Installer une commande manuelle ou motorisée
Choisir entre système manuel et motorisation
Le choix de la commande dépend surtout de la taille de l’installation, du budget et du confort recherché. Pour quelques lames ou une petite structure, un système manuel reste souvent suffisant. Il est simple à fabriquer, économique et demande peu d’entretien. Une poignée, un levier ou une manivelle permettent généralement d’actionner la tringlerie sans difficulté.
Pour une structure plus grande ou utilisée fréquemment, la motorisation apporte un vrai gain de confort. Elle facilite l’ouverture, améliore la précision du réglage et limite les efforts mécaniques. C’est souvent la meilleure solution pour une pergola ou un ensemble de lames lourdes.
Installer une commande manuelle efficace
Une commande manuelle se fixe généralement sur l’axe principal ou sur la tringlerie centrale. Une manivelle avec renvoi d’angle, une poignée rotative ou un levier articulé peut transmettre le mouvement aux lames. L’objectif est d’obtenir une action fluide avec un effort raisonnable.
Il faut positionner la commande à une hauteur pratique et accessible. Les points de fixation doivent être robustes pour supporter les manipulations répétées. Un système de verrouillage ou de blocage en position est aussi recommandé pour maintenir l’angle choisi sans retour involontaire.
Mettre en place une commande motorisée
Pour une version motorisée, on utilise souvent un moteur tubulaire, un vérin linéaire ou un petit moteur à réduction selon la configuration. Le moteur doit être dimensionné selon le poids des lames orientables et la résistance au vent. Une puissance insuffisante entraînera usure prématurée ou blocages.
L’installation nécessite une fixation rigide, une alimentation sécurisée et des fins de course bien réglées pour limiter les mouvements excessifs. Il est également possible d’ajouter une télécommande, un interrupteur mural ou des capteurs météo. Une motorisation bien réglée assure un mouvement précis, silencieux et confortable au quotidien.
Tester, sécuriser et entretenir le mécanisme
Vérifier le bon fonctionnement après montage
Une fois l’installation terminée, il est indispensable de tester le mécanisme sur plusieurs cycles complets. Ouvrez et fermez les lames lentement afin d’observer la fluidité du mouvement, l’alignement général et la synchronisation entre chaque élément. Aucun point dur, bruit anormal ou décalage important ne doit apparaître.
Il faut également vérifier les positions intermédiaires. Les lames orientables doivent rester stables à différents angles sans retour involontaire. Si un déséquilibre est constaté, ajuster la tringlerie, le serrage ou les axes permet souvent de corriger rapidement le problème.
Sécuriser l’installation pour un usage durable
La sécurité repose sur des fixations solides et un verrouillage fiable. Toutes les vis, écrous et supports doivent être correctement serrés, sans jeu excessif. Sur une installation extérieure, il est recommandé d’utiliser de la visserie inoxydable pour limiter la corrosion et conserver la résistance dans le temps.
Si le système est motorisé, il faut contrôler les fins de course, les câbles et la coupure d’alimentation en cas de maintenance. Pour une commande manuelle, la poignée ou la manivelle doit rester stable et facile à utiliser. Un bon verrouillage évite les mouvements brusques liés au vent ou aux vibrations.
Entretenir régulièrement pour éviter les pannes
Un entretien simple mais régulier prolonge fortement la durée de vie du système. Il est conseillé de nettoyer les axes, articulations et zones de glissement afin d’éliminer poussières, feuilles ou résidus. Un léger graissage des parties mobiles améliore la rotation et réduit l’usure.
Inspecter périodiquement les supports, les biellettes et la tringlerie permet de détecter rapidement un desserrage ou une déformation. En extérieur, un contrôle après intempéries est particulièrement utile. Quelques vérifications par an suffisent souvent à conserver un mécanisme fiable, silencieux et performant.
